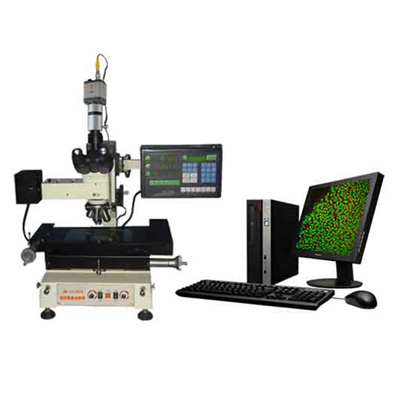

BM-107JB C Ⅱ精密測量顯微鏡（含垂直照明）
三目數顯型，測量范圍50×50㎜，透反射照明
配計算機二維圖像測量系統
粗動:調節范圍:100mm
鏡筒:單目鏡筒:俯角45°
配計算機二維圖像測量系統
粗動:調節范圍:100mm
鏡筒:單目鏡筒:俯角45°
產品介紹
一、用途
BM-107JB CⅡ電腦精密測量顯微鏡（含垂直照明），采用透、反射的方式對工件作三維長度和角度的精密測量?jī)x器。特別適用于幾何形狀復雜的細小零件、錄象磁頭、大規模集成電路掩模圖形以及其它的精密零件的測定。儀器還可連接CCD電視攝像頭作工件的輪廓放大，亦可連接計算機進行數據處理等測量。該儀器兼有目視測量和投影測量，可由測微鼓讀數或光柵數顯讀數，是一種實用、多功能、高精度的小型精密測量?jī)x器。廣泛適用于計量室、生產作業線及科學研究等部門。
二、技術規格
| 鏡筒 | 粗動 | 調節范圍:100mm | |||
| 鏡筒 | 單目鏡筒:俯角45° | ||||
| 工作臺、頭部 | 左右（X軸） | 移動范圍：200mm、分辨率（精度）：0.001mm | |||
| 前后（Y軸） | 移動范圍：100mm、分辨率（精度）：0.001mm | ||||
| 頭部上下（Z軸） | 移動范圍：100mm、分辨率（精度）：0.001mm | ||||
| 旋轉 | 360°旋轉工作臺（選購） | ||||
| 照明系統 | 光源 | 1、透射照明：12V10W鹵素?zé)?br/>2、反射垂直照明：6V/20W鹵鎢燈光源 | |||
| 電源 | AC110Ｖ或220Ｖ±10％ 50／60HZ | ||||
| 光學系統 | 目鏡 | WF10Ｘ米字線 WF10X with meter word line | |||
| 物鏡 | 10X、20X、40X | ||||
| 計算機成像系統 | CCD攝像頭、CCD適配鏡、外置式圖像視頻采集卡(A/D)USB接口， (電腦自購) | ||||
| 選購件 | 測量軟件、旋轉工作臺 | ||||
注：測量準確度： 儀器示值誤差：（4+ L/25）微米
三、儀器成套性
| 序 號 | 名稱 | 單位 | 數量 |
| 1 | 主機 | 臺 | 1 |
| 2 | 帶尺目鏡（10X） | 只 | 1 |
| 3 | 物鏡（10X、20X、40X） | 只 | 各1 |
| 4 | 垂直照明：6V20W鹵鎢燈 | 套 | 1 |
| 5 | 玻璃工作臺 | 塊 | 1 |
| 6 | 旋轉工作臺 | 套 | 1（選購） |
| 7 | 鹵鎢燈泡12V10W | 只 | 1（備用） |
| 8 | 燈絲對準器 | 件 | 1（選購） |
| 9 | 普通玻璃尺120mm0.5mm分劃值 | 根 | 1（選購） |
| 10 | 電源連接線 | 根 | 1 |
| 11 | 保險絲：6×30，1A250V | 只 | 2（備用） |
| 12 | 數字顯示器、X、Y、Z光柵尺 | 只/只 | 1/各1 |
| 13 | CCD視頻攝像頭 | 只 | 1 |
| 14 | 適配鏡（MCL-Z) | 只 | 1 |
| 15 | 外置式視頻圖像采集卡（BM-A/D視頻轉換器） | 塊 | 1 |
| 16 | 產品使用說明書 | 份 | 1 |
| 17 | 產品合格證明 | 份 | 1 |
| 18 | 產品保修卡 | 份 | 4 |
| 19 | 專用數顯箱用戶手冊 | 份 | 6 |
