產品介紹

一、用途

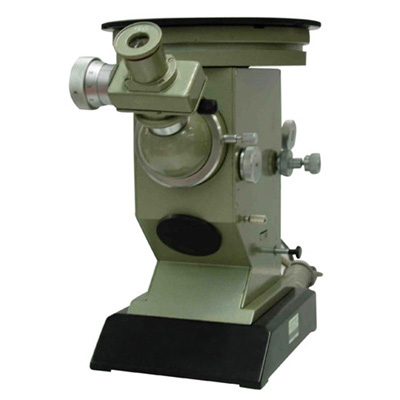

6JAC電腦干涉顯微鏡是用來測量精密加工零件（平面、圓柱等外表面）光潔度的儀器，也可以用來測量零件表面刻線，鍍層等深度，并配以各種附件，還能測量粒狀，加工紋路混亂的表面，低反射率的工件表面，同時還能將儀器安置在工件上，對大型工件表面進行測量。儀器測量表面不平深度范圍為1～0.03微米，用測微目鏡和照相方法來評定▽10～▽14光潔度的表面。

該儀器適用于廠礦企業計量室，精密加工車間，也適用于高等院校，科學研究等單位。

二、技術規格

1、測量表面光潔度范圍 0.03～1μm（▽10～▽14）；半寬度 ▽λ≈100?；物鏡的數值孔徑 0.65 工作臺升程 5mm

2、工作距離 0.5mm； X、Y方向移動范圍 ≈10mm

3、儀器的視場目視Φ0.25mm； 旋轉運動范圍 360°

4、照相 0.21×0.15mm； 儀器標準鏡高反射率 ≈60%

5、儀器的放大倍數目視 500×； 低反射率 ≈4%

6、照相 168× ；可調變壓器輸入電壓 220V

7、測微目鏡放大倍數 12.5×； 輸出電壓 4V～6V

8、測微鼓分劃值 0.01mm ；儀器外形尺寸 270×160×230mm

9、綠色干涉綠色片波長 λ≈5300?； 儀器重量 ≈5㎏

10、計算機成像系統：CCD攝像頭、CCD適配鏡、外置式圖像視頻采集卡(A/D)
