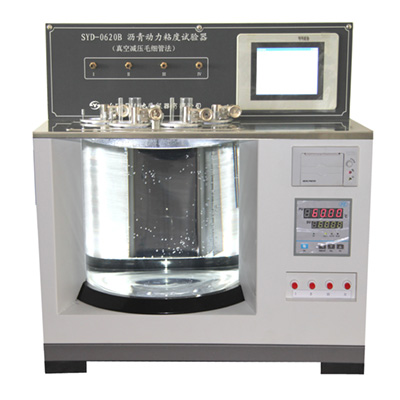

上海昌吉SYD-0620B型瀝青動力粘度試驗器

本儀器是按照中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中T 0620-2000《瀝青動力黏度試驗（真空減壓毛細管法）》，及中華人民共和國石油化工行業標準SH /T 0557-1998《石油瀝青粘度測定法（真空毛細管法）》規定的要求設計制造的。適用于用測定粘稠石油瀝青的動力粘度，也

產品介紹

產品功能介紹

一、主要技術特點

1、具有毛細管系數庫，能自動保存最多10組毛細管系數，需要時直接調出即可。
2、采用高精度壓力傳感器，真空度保持在300mmHg±0.5mmHg的范圍內，并由顯示屏直觀顯示，清晰，精度高。
3、對于小于60s的計時結果系統會自動舍去，且自動進入下一段測量，對于超過60s的計時結果，系統自動計算出粘度值。
4、可根據用戶的選擇和設置，自動對2至4個平行試驗的結果計算均值及誤差百分數。這種計算允許多次進行，方便用戶除掉不滿意的結果，同時還可以打印出試驗報告。
本儀器最大的特點：采用液晶顯示觸摸屏、微電腦控制技術和高精度壓力傳感器，技術先進，使用方便，結果可靠，一次可同時做4個試樣。

二、主要技術參數及指標

1、控溫方式：數顯溫控儀將水浴溫度控制在試驗所需溫度點上；
2、控溫范圍： 0.00℃～100.00℃；
3、控溫精度： ±0.01℃；
4、使用壓力范圍： 300mmHg±0.5mmHg；
5、計時方式：內置4只定時器，可同時對4只毛細管進行計時；
6、計時范圍：計時范圍0.0s～99999.9s（27.7小時）；誤差≤0.02%；；
7、測量范圍：約18 Pa.s～580000Pa.s；
8、試樣孔數： 4個；
9、人機界面：彩色液晶觸摸屏；
10、工作電源： AC（220±10%）V 、50Hz；
11、環境溫度： 5℃～50℃；
12、相對濕度： ≤85%；
13、儀器體積： 590㎜×430㎜×630㎜（長×寬×高）；
14、儀器凈重： 32.5㎏（浴缸內無水）
15、最大功耗：不大于1800W。

三、選配件

1、毛細管清洗機： SYD-0620-3型自動瀝青毛細管粘度計清洗器

產品配置清單

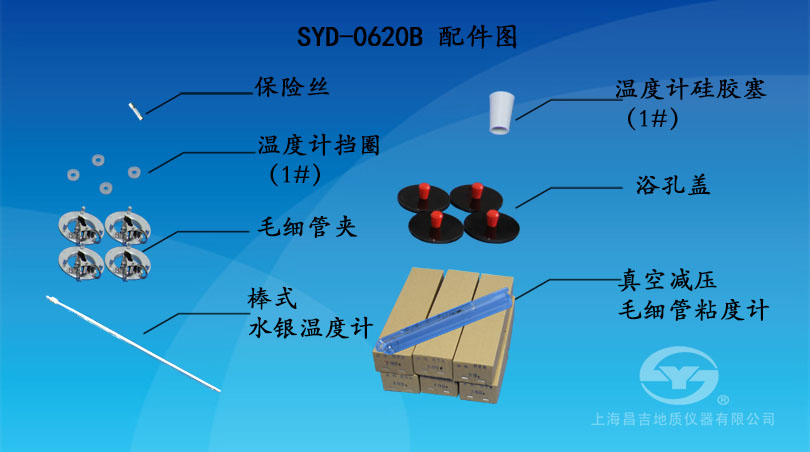

一、SYD-0620B瀝青動力粘度試驗器儀器配套清單（出廠標配）

序號	名稱	單位	數量	備注
1	SYD-0620B瀝青動力粘度試驗器	臺	1
2	真空減壓毛細管粘度計型號： 50、 100、200 對應半徑(mm)：0.25、0.5、1.0	支	各1
3	水銀溫度計（50℃～100℃；分度0.1℃）	支	1
4	溫度計硅膠塞（1#）	只	1
5	毛細管夾	只	4
6	溫度計擋圈（1#）	個	4
7	浴孔蓋	個	4
8	硅膠管（外徑Ф12×壁厚2）	米	1
9	使用說明書	份	1
10	溫控儀使用說明書	份	1
11	合格證書	份	1
12	產品保修卡	份	1

二、SYD-0620B瀝青動力粘度試驗器儀器安裝所需試劑、器材

序號	名稱	規格和要求	數量	備注
1	三氯乙烯	化學純500ml	5瓶
2	蒸餾水	三級	20升

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。

產品維護保養

SYD-0620B型瀝青動力粘度試驗器

操作規程

1、儀器應放置在平整的工作臺上，儀器的工作狀態應符合說明書所規定的工作環境和工作條件。
2、檢查供電電源應有良好的接地端，儀器外殼必須處于良好的接地狀態。
3、玻璃浴缸內加入足量的水，水面離箱蓋約30mm。
4、打開電源開關使儀器進入工作狀態，在溫控儀上設定好試驗浴所需要的試驗溫度。
5、將毛細管和試樣置于烘箱中（135℃±5℃）加熱30min后，把試樣從裝料管A注入毛細管粘度計，試樣應不粘在管壁上，并使試樣液面在裝料線處±2mm之內。
6、再將裝好試樣的毛細管粘度計放回烘箱中（135℃±5℃），保溫10min±2min以使管中試樣所產生的氣泡逸出。
7、從烘箱中取出毛細管粘度計，在室溫下冷卻2min后，安裝在保持試驗溫度的試驗浴中，其位置應使I標線在水浴液面以下至少為20mm，確認真空閥門關閉并將真空管接至毛細管一端。
8、在觸摸屏上通過觸摸鍵輸入或修改所使用的毛細管的系數。
9、觸摸真空泵按鍵，真空泵開始抽真空，真空度達到規定真空范圍300mmHg±0.5mmHg后，自動關閉并維持真空穩定。
10、裝有瀝青樣品的粘度計在水浴中保持30min后，在觸摸屏觸摸對應毛細管的X號真空按鈕，系統便將該毛細管接入真空系統。而后按說明書的要求和程序依次測試，直到測試完畢并得到測試結果。
11、試驗結束，可按照說明書的要求，選擇打印平行樣結果或測量結果。
12、試驗結束后，按試驗規程規定的方法洗滌毛細管，并對儀器和相關的配件進行保養，以便進行下次試驗。

注意事項

1、搬運儀器時，儀器的傾斜度不宜大于30度。
2、儀器的真空系統應保持密閉性。
3、使用完畢，應將儀器的電源線從插座拔出，排空試驗浴中的水并擦拭干凈。
4、與毛細管相接的橡膠管不能放入試驗器有水的浴缸或其他有水的容器中，以免水進入真空系統。
5、儀器長期不用時應安放在干燥、清潔、無腐蝕性氣體的環境中。
