產品介紹

產品功能介紹

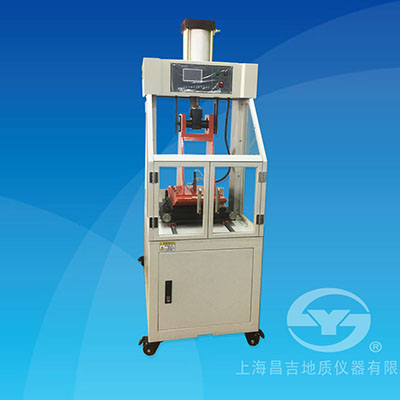

SYD-0703-3 氣動車轍試樣成型機是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0703-2011《瀝青混合料試件制作方法（輪碾法）》規定的要求設計制造的，主要用于車轍試驗前對瀝青混合料試件做碾壓成型。該試件可供測定瀝青混合料的高溫抗車轍能力，瀝青混合料配比設計的高溫穩定性等瀝青混合料物理力學性質試驗時使用。
本儀器是集機械、計算機、電氣、氣壓控制為一體的自動化儀器，和同類產品相比，具有體積小、自動化程度高、功能強、操作方便等特點，是瀝青混合料碾壓成型的理想儀器。

一、主要技術特點

1、采用彩色觸摸顯示屏，儀器的操作、數據的顯示、參數的輸入等均可在觸摸屏上完成。
2、顯示屏實時顯示碾輪溫度、碾輪壓力、碾壓次數等各項參數。
3、儀器設計有自診斷功能，自動判斷各項故障，自動顯示故障碼。
4、采用先進的氣壓控制技術，碾輪壓力在(0~20)kN范圍內可任意設定和調整。
5、試模的高度可在(30~100)mm范圍內任意設定和調整。
6、安裝試模的夾緊機構先進，安全可靠使用方便。
7、采用PWM調制方式，碾輪溫度任意設定，精度高、穩定性好，碾輪溫度實時顯示。
8、碾壓成型試件分兩個過程，每個過程都可自動完成，減少操作步驟，基本做到一鍵完成。
9、設計有安全保護門，確保操作者使用安全。
10、具有壓力校準功能，用戶可在儀器上自行校準碾輪的壓力。

二、主要技術參數及指標

1、碾輪半徑：                        500 mm，寬度為300 mm。
2、碾輪壓實線荷載控制范圍： (200~700)N/㎝（可任意調整，出廠前調整到300 N/㎝）。
3、碾輪壓實線荷載控制精度： ±3 N/㎝ 。
4、碾輪溫度控制范圍：          (室溫~200) ℃。
5、碾輪溫度控制精度：          ±5 ℃ 。
6、碾壓速度：                       6次/min ±0.5次/min。
7、碾壓次數：                       軟件可設置，默認為P1：4次；P2：12次。
8、試模規格：                       300 mm ×300 mm ×（30~100）mm。
9、外型尺寸：                       1200㎜×700mm×2000㎜（長×寬×高）。
10、整機重量：                     350kg。
11、工作氣源：                     壓力 0.7Mpa，排氣量 40L/min。
12、工作電源：                     AC380V、50Hz ，3.0kW（三相四線制、黃綠線為零線）。


產品配置清單

一、SYD-0703-3氣動車轍試樣成型機配套清單（出廠標配）

序號	名稱	單位	數量	備注
1	SYD-0703-3 氣動車轍試樣成型機	臺	1
2	標準試模（300㎜×300㎜×50㎜）	個	3
3	試模檔塊	根	1
4	擊實錘（在試模內）	個	1
5	電源線	根	1
6	接地線	根	1
7	空氣壓縮機（含使用說明書、配附件等）	臺	1
8	輸氣管	根	1
9	儀器使用說明書	份	1
10	產品合格證	份	1
11	產品保修卡	份	1
