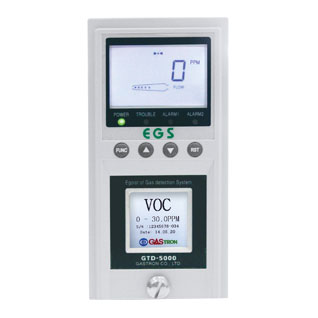

英思科GTD-5000Ex泵吸式可燃氣體檢測儀
內置采樣泵，更快的泄漏響應；模塊化傳感器，更換簡便；Modbus 通信；PoE在線檢測；可測量氧氣及一百多種有毒氣體
產品介紹
- 使用內置采樣泵來實現可燃氣體泄漏快速響應
- 采用內置微處理器實現自診斷功能
- 配有盒式傳感器，更換更簡便
- 采用數字流量傳感器來保持固定流量
- 根據多種檢測原理，對從低到高濃度氣體進行檢測
- 長期穩定的品質與久經驗證的檢測原理
- 出色的LCD顯示屏，顯示各種信息
- 4位數氣體濃度顯示器
- 4-20mA 直流輸出信號
- 通過RS-485 Modbus隔離串行數據通信或PoE輕松監測系統配置（選配）
- 2級警報、單故障顯示與繼電器觸點輸出
- 信號與電源的3-線連接
- 單人校準與維護
技術參數
| 型號 | GTD-5000Ex |
| 測量氣體 | 易燃氣體（液化天然氣、液化石油氣、氫氣、甲烷、丁烷等） |
| 測量方式 | 泵吸式 |
| 測量方法 | 催化元件,半導體元件,熱導元件 |
| 響應時間 | T90 < 15秒 |
| 精度 | ±3% / 滿量程 |
| 操作方式 | 前面板開關（校準、維護、警報設置） |
| 工作模式顯示 | 4-LED（電源、2級警報、單故障） |
| 示值顯示 | LCD顯示屏（4位） |
| 警報信號輸出 | 250V 1A / 3-單刀單擲開關（SPST）繼電器觸點（2-級警報、1-故障） |
| 輸出信號 |
4 - 20mA 直流 RS-485 Modbus（選配）/PoE（以太網供電）（選配） |
| 采樣方法 | 隔膜采樣泵 |
| 采樣管線 | 外徑：1/4英寸（標配） |
| 流量 | **大：0 ~ 1000ml/min |
| 電纜/距離 |
電力電纜 + 信號電纜：3線 > 1.5平方（AWG16）/**大：2500m RS-485數據通信電纜：1對（UL2919 RS-485）/**大：1000m PoE（以太網供電）：**大100m |
| 導管連接 | 電纜密封套件（PG-16） |
| 安裝類型 | 壁掛式安裝 |
| 工作溫度 | -20℃~ +60 ℃ |
| 運行濕度 | 5 - 99% RH（非冷凝） |
| 運行功率 |
標準：18 ~ 31伏 直流（常規為24伏 直流）/ **大280mA PoE（注2）：48伏 直流±10% / **大200mA |
| 材質 | 正面（聚碳酸酯）、側面（鋼鐵） |
| 尺寸 | 標準型：70（寬）x 144（高）x 160（深）mm |
| 重量 | 標準型：2.5kg |
| 認證 | CE（EN50270：1999） |
| 備注1 | 采用PoE供電時，若想使用熱解裝置，應提供24V直流電 |
